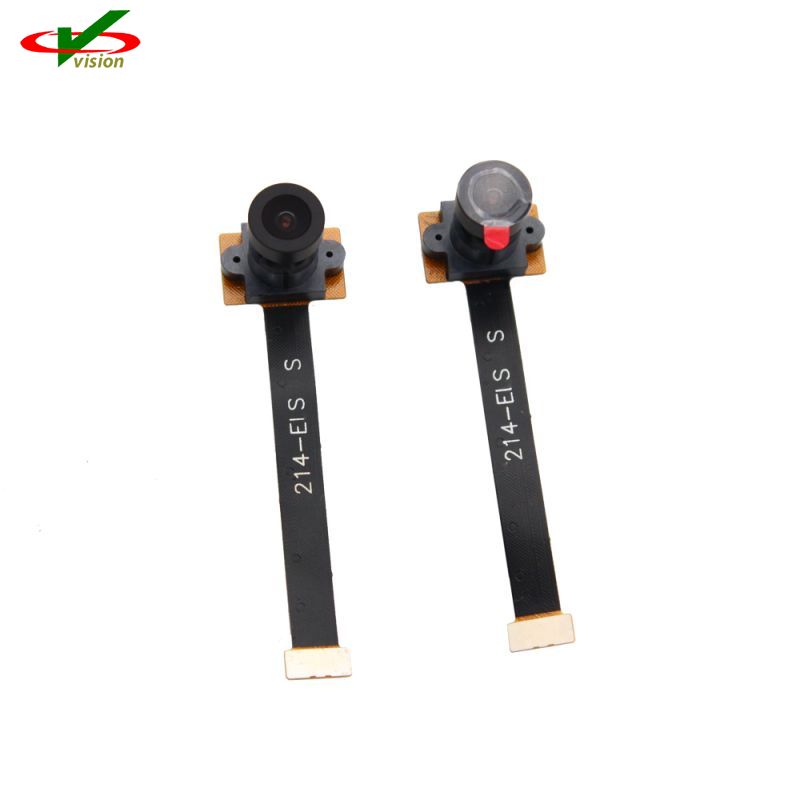

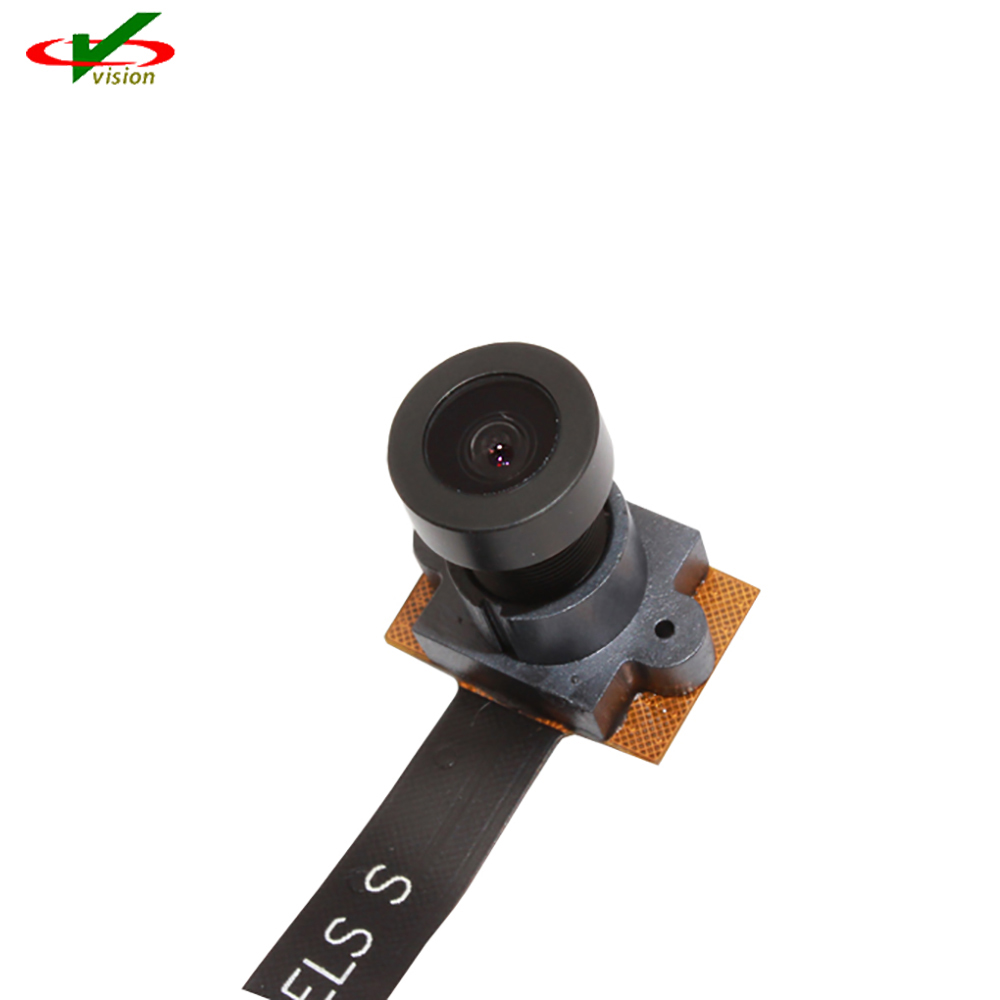

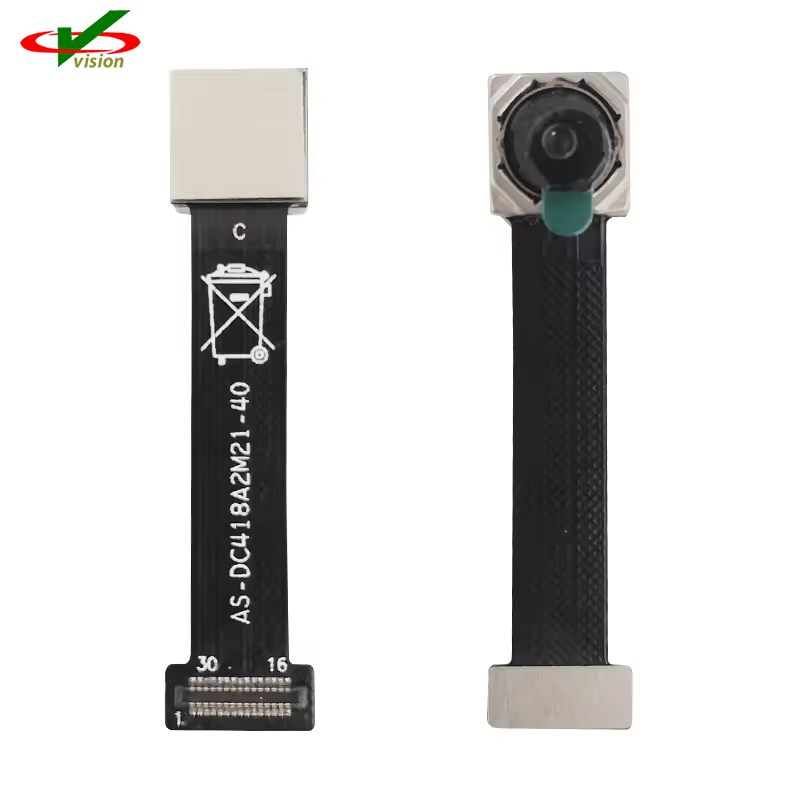

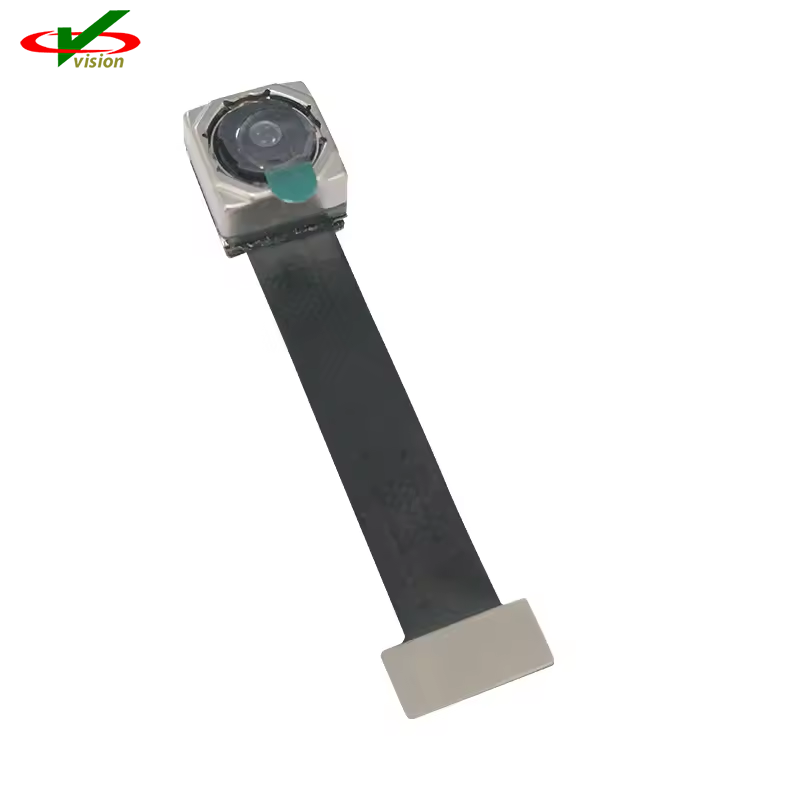

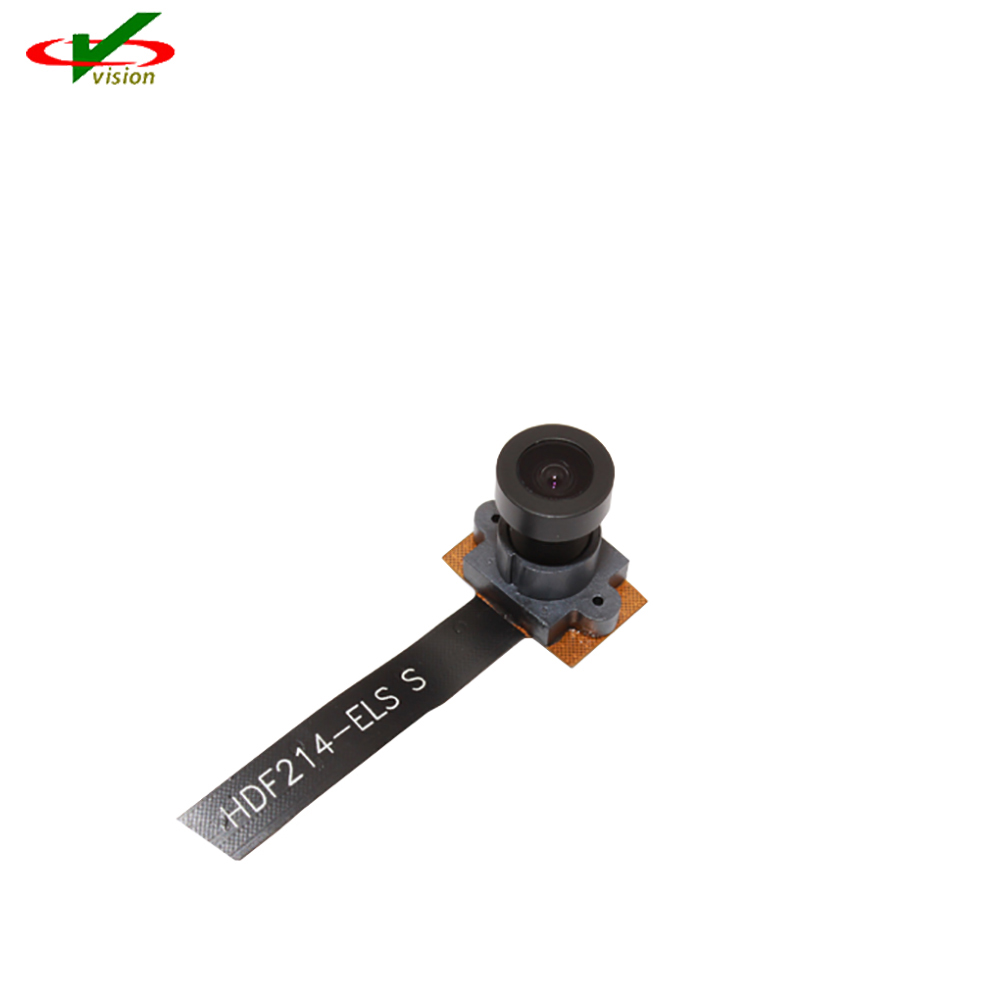

Ang 2K 4K MIPI Sports DV Drone Camera Module IMX214 ay gumagamit ng Exmor - RSTM na teknolohiya upang makamit ang mataas na bilis ng pagkuha ng imahe sa pamamagitan ng mga column parallel A/D converter circuit at mataas na sensitivity at mababang ingay na imahe (paghahambing sa kumbensyonal na CMOS image sensor) sa pamamagitan ng backside illuminated imaging pixel structure . Ang R, G, at B na pigment na pangunahing kulay na mosaic filter ay naka-emproyed.
Ang 2K 4K MIPI Sports DV Drone Camera Module IMX214 ay isang dayagonal na 5.892mm (Uri 1/3.06) 13 Mega - pixel CMOS active pixel type stacked image sensor na may square pixel array.
Sa pamamagitan ng pagpapakilala ng malawak na iba't ibang teknolohiya sa pagkakalantad, ang mataas na dynamic na hanay ng mga larawan at pelikula ay makakamit. Ang 2K 4K MIPI Sports DV Drone Camera Module IMX214 ay nagbibigay ng electronic shutter na may variable na oras ng pagsasama. Gumagana ito sa tatlong boltahe ng supply ng kuryente: analog 2.7V. digital 1.0 V at 1.8 V para sa input/output interface at nakakamit ng mababang paggamit ng kuryente. Ang IMX214 ay idinisenyo para magamit sa mga cellular phone o tablet device.
◆ Bumalik - iluminado at stacked type CMOS image sensor " Exmor - RSTMM
◆ Single Frame High Dynamic Range ( HDR ) na may katumbas na full pixels .
◆ Mataas na ratio ng signal sa ingay ( SNR ).
◆ Buong resolution @30fps( Nornmal / HDR ).4K2K@30fps( Nomal / HDR )1080p@60fps( Normal / HDR )
◆ Output na format ng video na RAW10/8, RAW14/12( HDR ).
◆ Pixel binning readout at H / V sub - sampling function
◆ Analog cropping , digital cropping at scaling function .
◆ Independent flipping at mirroring .
◆ CSI -2 serial data output (MIPI -2Lane/-4Lane mapipili )
◆ 2-wire na serial na komunikasyon .
◆ Dalawang PLL para sa independiyenteng pagbuo ng orasan para sa kontrol ng pixel at interface ng output ng data.
◆ Advanced na Pagbawas ng Ingay .
◆ Dynamic Defect Pixel Correction (1Dementional/2Dementional)
◆ Zero shutter lag .
◆ Power - on reset function
◆ Dual sensor synchronization operation .
◆ 8K bit ng OTP ROM para sa mga user .
◆ Built - in na sensor ng temperatura
◆CMOS image sensor
◆Laki ng larawan: Diagonal 5.892mm(Uri 1/3.06)
◆Kabuuang bilang ng mga pixel: 4224(H) x 3200(V) approx. 13.51M pixels
◆Bilang ng mga epektibong pixel: 4224(H) x 3136(V) approx. 13.25M pixels
◆Bilang ng mga aktibong pixel: 4208(H) x 3120(V) approx. 13.13M pixels
◆Laki ng chip: 6.100mm(H) x 4.524mm(V)
◆Laki ng cell ng unit: 1.12μm(H) x 1.12μm(V)
◆Materyal na substrate: Silicon
